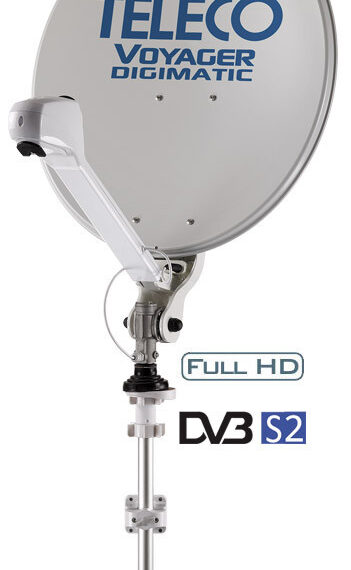

ANTENNES SAT TELECO DIGIMATIC MANUELLE

Voyager Digimatic 50, 65, 85, SM50, SM65, SM85

À la base, Voyageur Digimatic est identique à Voyageur G3 mais il est équipé en plus d'un pointeur numérique et d'un inclinomètre électronique

Voyager Digimatic permet à l'utilisateur d'effectuer le pointage manuel du satellite choisi en quelques manœuvres simples et rapides. Actuellement, la difficulté de pointage d'un satellite qui transmet des signaux TV en numérique est liée au fait que les signaux numériques s'affichent sur l'écran du téléviseur avec un temps de retard supérieur au temps d'attente des téléviseurs LCD ; cela oblige donc l'utilisateur à effectuer le pointage en faisant des mouvements très lents de manière à ne pas risquer de dépasser le satellite sans s'en rendre compte.

Voyager Digimatic est la solution à ce problème. En effet, il est doté d'un altimètre électronique qui indique sur l'écran la valeur réelle absolue de l'inclinaison de la parabole, y compris lorsque le véhicule n'est pas en position horizontale. Le DSF90E /HD qui est inclus indique (directement) si bien l'élévation que la puissance du signal. Cela permet de pointer ce système parabolique manuel rapidement sur le satellite choisi sans les problèmes de retard des signaux.

Explications sur le pointage avec le DSF 90E/HD

Sélectionner le satellite à pointer (ASTRA 23 par exemple).

Faire monter la parabole jusqu'à ce qu'elle arrive à la bonne hauteur (voir la carte d'élévation).

Tourner la parabole en direction du SUD jusqu'à ce que le DSF90E/HD émette un « BIP » sonore continu.

Attendre que la Led SAT OK s'allume.

Si jamais le satellite pointé n'est pas le bon, la Led SAT NOT OK s'allume et il faut donc tourner davantage la parabole jusqu'à ce que le « BIP » sonore se déclenche et que la Led SAT OK s'allume

Le pointage de la parabole est optimisé lorsque toutes les leds de l'indicateur LEVEL sont allumées.

Modèles disponibles

Mât long 52 cm

Mât court 33 cm (SM)

Voyager Digimatic 50

avec parabole de 49x45,5 cm

Voyager Digimatic SM 50

avec parabole de 49x45,5 cm

Dimensions fermée : 63 x h17 cm

Poids : 6,8 kg

Voyager Digimatic 65

avec parabole de 72x67 cm

Voyager Digimatic SM 65

avec parabole de 72x67 cm

Dimensions fermée : 88 x h18 cm

Poids : 9,2 kg

Voyager Digimatic 85

avec parabole de 91x85 cm

Voyager Digimatic SM 85

avec parabole de 91x85 cm

Dimensions fermée : 106 x h18 cm

Poids : 11,4 kg

Contenu de chaque kit Voyager Digimatic

Antenne satellite pré-montée avec mât inclinable et câbles de branchement

LNB universel

Pointeur numérique DSF90E/HD

Disque parabolique

Mode d'emploi détaillé
